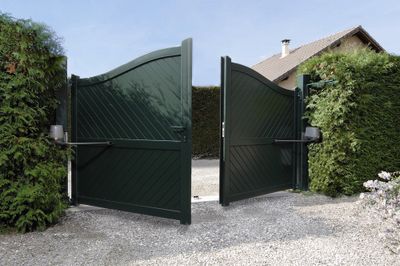

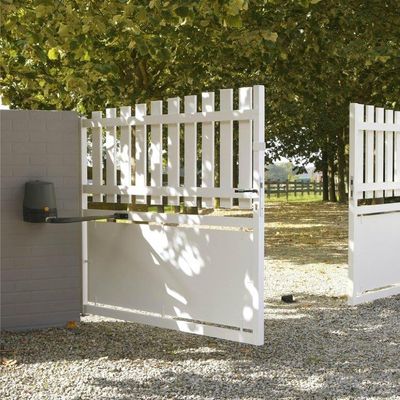

Motorisation pour portail battant à bras Evolvia Star - SOMFY

La motorisation de portails Evolvia Star permet de motoriser son portail battant grâce à son système de bras. Une fois installé, vous pourrez accéder à votre maison sans avoir à descendre de votre véhicule grâce aux deux télécommandes fournies.

Ce système d'automatisation de portail simple à installer est destiné aux bricoleurs qui possèdent un portail en bois, aluminium, fer ou PVC. Le pack complet Evolvia Star propose de fixer les bras motorisés sur les piliers à l'aide de 6 vis à scellement chimique (non fournies).

Le pack possède de nombreux accessoires comme les deux télécommandes, un feu orange, les cellules photoélectriques, les deux clefs de déverrouillage, et une batterie de secours.

Afin de mettre en place la motorisation de portail Evolvia Star, l'installation nécessite une alimentation électrique 230 V. Idéalement pour relier les piliers entre eux, prévoyez une gaine ICT ø25 mm pour le passage enterré des câbles. Si vous ne pouvez pas réaliser de tranchée entre les deux piliers, utilisez un passe-câble pour le passage du câble des différents accessoires (cellule, feu orange etc).

Très fonctionnel, le système d'automatisation de portail Evolvia Star est équipé de butées intégrées qui permettent l'arrêt du portail en ouverture. Celles-ci sont faciles à régler car elles sont accessibles par le dessus. Ainsi, elles évitent la pose de butées au sol gênantes et peu esthétiques. Ce système offre une grande durée de vie, car le bras articulé exerce peu de contraintes sur la structure.

Afin de personnaliser son portail automatique, il est possible d'ajouter un clavier ou de bénéficier d'un éclairage de zone de 500 W. Pour les plus connectés, pensez à demander l'option pilotage via son smartphone avec la box domotique Tahoma.

Les avantages de cette motorisation de portail sont :

• Ouverture rapide en 8 secondes,


• Ouverture partielle pour vélo ou piéton,


• Mode fermeture automatique,


• Fonctionne en cas de coupure de courant.

EVOLVIA STAR est conçu pour motoriser les portails battants possédant des vantaux jusqu'à 2x2m et 200kg chacun.

Sécurité :

• Détection d'obstacle automatique,


• Batterie de secours incluse pour piloter le portail en cas de coupure de courant,


• Déverrouillage manuel intégré (clef spéciale),


• Fermeture optimale grâce aux bras autobloquants,


• Signalement des mouvements du portail par feu à LED clignotant (clignotement au choix blanc ou orange).

Installation facile :

• Télécommandes déjà appairées au moteur,


• Mise en route rapide via la télécommande,


• Electronique de commande intégré au moteur,


• Disques de côte et gabarit de perçage pour positionner facilement le moteur,


• Raccordement facile grâce aux borniers numérotés de couleur,


• Notice d'installation détaillée et illustrée.

Caractéristiques techniques :

• Alimentation : 230 V-50Hz,


• Type de moteur: 24V,


• Angle d'ouverture max: 120°,


• Nombre de cycles par jour max: 20,


• Température de fonctionnement: -20 à +60°C,


• Consommation en veille: 4,5W,


• Nombre de télécommandes mémorisables: 16,


• Technologie radio: RTS - 433,42 MHz,


• Indice de protection: IP44,

Connections :

• Sortie pour feu orange : clignotante, 24 V, 10 W maximum,


• Sortie éclairage: 500 W maxi en 230 V - (halogène ou incandescence uniquement),


• Sortie alimentation accessoires: 24 Vdc / 15 W maxi,


• Entrée batterie de secours,


• Entrée cellules photo-électriques,


• Entrée de commande de type contact sec - 230 V.
