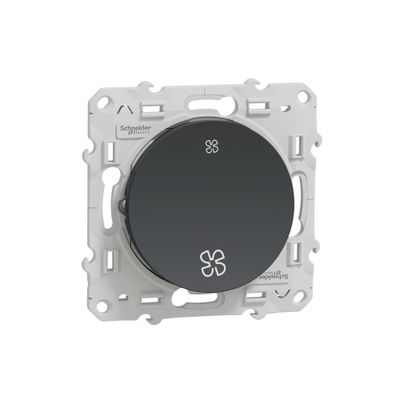

Interrupteur VMC 2 vitesses anthracite - Odace 2011 SCHNEIDER ELECTRIC

L'interrupteur VMC finition anthracite Odace permet de commander une ventilation mécanique centralisée afin de favoriser l'élimination de l'humidité, des mauvaises odeurs, des polluants ou encore des émissions des appareils de chauffage.

Vitesse lente ou rapide ? L'interrupteur VMC Odace vous donne plus de liberté dans l'utilisation de votre équipement : régler la ventilation à la vitesse jugée idéale.

Cet interrupteur est généralement installé dans une cuisine ou une salle de bain pour réguler la circulation de l'air dans la pièce (évacuation des vapeurs, éviter l'humidité, etc.).


Ce produit fait partie de la gamme Odace 2011, il n'est pas compatible avec les produits de la gamme Odace 2025.

2 vitesses possibles : lente ou rapide.
Le bruit est réduit.

L'interrupteur commande VMC anthracite Odace est inséré dans le mur dans une boîte d'encastrement. Les fils électriques passent alors à l'intérieur du mur.

Pour la pose, 2 possibilités :

- Pour une construction neuve, vous devrez utiliser une boite d'encastrement.
- Pour de la rénovation, vous pourrez utiliser des griffes de fixations (non fournies).

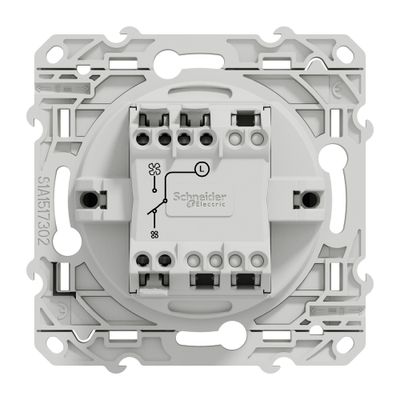

Équipé de bornes automatiques de capacité de 1,5 mm², il suffit de clipser le fil dans la borne et le serrage se fait automatiquement.
Il est important de respecter les normes en vigueur pour choisir l'emplacement des interrupteurs : au minimum à 90 cm du sol et au maximum à 1,30 m.
Leur accessibilité doit convenir autant à un enfant qu'à un adulte.

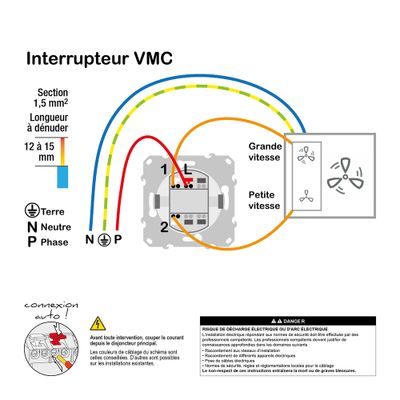

Câblage d'un interrupteur VMC 2 vitesses :
En connectant le fil de phase (généralement rouge) sur la borne L de l'interrupteur VMC.

En connectant les fils de neutre (généralement bleu) sur la borne N et de terre (généralement vert/jaune) au moteur de la VMC.

En reliant l'interrupteur VMC et le moteur entre eux à l'aide de deux fils, l'un pour la petite vitesse, l'autre pour la grande vitesse (en vous fiant au pictogramme correspondant sur le bouton de commande).
