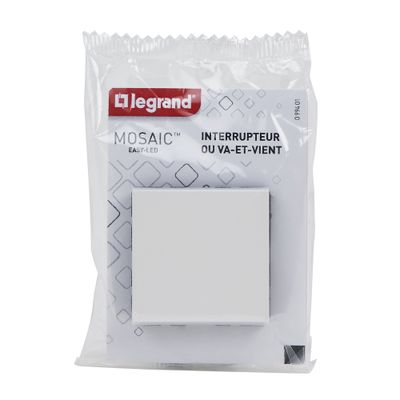

Interrupteur ou va-et-vient Easy-Led 2 modules 10A finition blanche Mosaic LEGRAND

L'interrupteur ou va-et-vient Easy LED 2 modules 10 A finition blanche Mosaic permet d'allumer et d'éteindre l'éclairage d'une pièce.

Ce produit s'utilise en interrupteur simple ou en va-et-vient.
Il devient un va-et-vient s'il est associé à un second interrupteur pour commander un même éclairage.

Il est alimenté en 230 V.

Très pratique grâce à sa fonction Easy LED, il permet de faire une fonction standard ou à voyant.
En effet :
- équipé du voyant brochable 1260486 (non fourni), il devient lumineux
- équipé du voyant brochable 1260489 (non fourni), il devient témoin

Ce produit peut remplacer les mécanismes Mosaic existants : se monte avec les anciennes plaques et supports Mosaic équipés d'un enjoliveur blanc.

Les avantages de l'interrupteur ou va-et-vient Easy LED 2 modules 10 A finition blanche Mosaic LEGRAND sont :

- Equipé de bornes automatiques

- Design moderne et discret

- Fonction Easy LED (brochable avec voyant témoin ou lumineux)

L'interrupteur ou va-et-vient 2 modules Mosaic blanc LEGRAND s'insère dans le mur à l'aide d'une boîte d'encastrement.
Les fils électriques passent alors à l'intérieur du mur.

Pour la pose, 2 possibilités s'offrent à vous :

- Pour une construction neuve, vous devez utiliser un support + plaque à vis non fournis (code 1308053)
- Pour de la rénovation, vous pouvez utiliser un support + plaque à griffes non fournis (code 1308055)

Vous avez également la possibilité de monter cette référence en saillie grâce à un cadre Mosaic (code 378229).

Branchement d'un circuit va-et-vient :
Vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l'éclairage au tableau électrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l'éclairage.
En outre, deux autres fils doivent relier les deux interrupteurs : ils sont de couleur orange et sont appelés « fils navettes ».

Afin de simplifier son installation, cet interrupteur est équipé de bornes automatiques avec une capacité de 1,5 mm², il suffit de clipser
