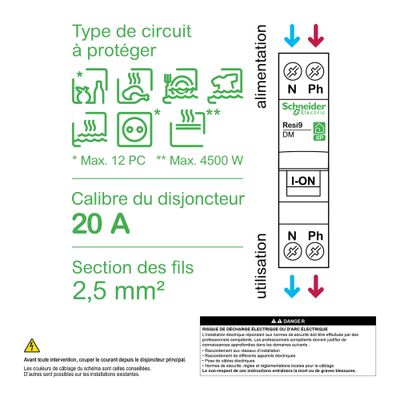

Disjoncteur 20A phase+neutre peignable - Resi9 XP SCHNEIDER ELECTRIC

Le disjoncteur est un appareillage modulaire qui assure la protection électrique d'un circuit. Il coupe le courant en cas de court-circuit ou de surcharge électrique sur l'installation.

Ce disjoncteur divisionnaire 20A permet d'alimenter jusqu'à 12 prises de courant, un chauffage électrique en adaptant un câble en 2,5 mm².

Relié à un interrupteur différentiel de type A, il permet également de protéger les prises de courant spécialisées du type : lave-linge, lave-vaisselle, four, congélateur, sèche-linge : un circuit spécialisé est à prévoir pour chaque gros appareil électroménager supplémentaire.
Un coupe-circuit de 20A est alors nécessaire pour chaque prise de courant.

Cette protection modulaire est conforme à la norme NF EN 60898.

Plus de fusible à changer, il suffit de réarmer.

Le disjoncteur calibre 20A a un pouvoir de coupure de 3 à 4,5 kA

Le disjoncteur doit être fixé sur rail DIN dans un tableau électrique.

Compatible avec les tableaux nus SCHEINEDER, ce coupe-circuit doit être alimenté par dessus par peigne horizontal ou par câble cuivre jusqu'à 10 mm² pour du souple ou 16 mm² pour du rigide
Le départ vers les appareillages à protéger se fait par dessous par bornes à vis en 2,5 mm²
