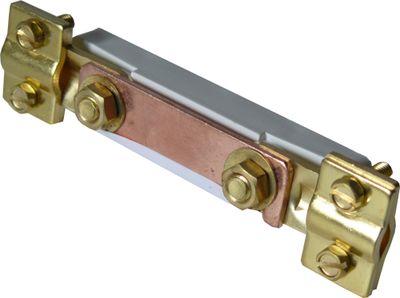

Barrette de terre basse
Réf : 565587
La barrette de terre basse est un accessoire indispensable pour la mise à la terre.
La barrette de terre se situe entre le piquet de terre et le bornier de répartition du tableau électrique et peut être reliée par des câbles de 10 à 35 mm².
Ce matériel électrique sert à mesurer la terre et à faire une coupure dans le circuit: c'est pour cela qu'on l'appelle d'ailleurs barrette de coupure ou encore barrette de mesure de terre.
Le raccordement des câbles s'effectue sur étriers avec deux vis en laiton qui viennent serrer en étau le fil électrique entre deux parties en cuivre.
La partie en haut est reliée à la terre du tableau électrique et la partie basse va vers le piquet de terre.
La partie au centre permet de déconnecter la terre du tableau électrique pour faire la mesure
Les + produit
Les avantage de ce produit sont :
- Câble de 10 à 35 mm² admissible
- Bride de serrage en laiton
- Lame conductrice en cuivre
- Socle isolant en porcelaine
Composition
Laiton et cuivre.
Conditions d'utilisation
L'installation au mur se fait en dévissant les boulons situés sous les deux parties de connexion (en haut et en bas) pour laisser apparaître deux trous et fixer la barrette au mur.
La connexion au répartiteur de terre du tableau électrique se fait avec du fil électrique de section égale (ou supérieure) à la section des fils d'alimentation du tableau électrique. Pour la partie basse,
Cette barrette de coupure de terre s'installe idéalement à l'intérieur de votre logement.
Cette barrette de terre basse accepte les câbles de 10 à 35 mm².
Durée de garantie
2 ans.
Restrictions d'usage
IL est préférable de le positionner proche du tableau électrique afin de centralisé l'ensemble des liaisons électriques du logement dans l'ETEL.
